Mécanismes 3D

On a beaucoup apprécié nos cours de modélisation 3D, car SolidWorks est plutôt très intuitif. Son fonctionnement paramétrique des esquisses est très flexible et sa détection des points géométriques fine. Bien sûr, ce logiciel convient que ce pour quoi on veut l'utiliser.

Ca nous donne de bonnes bases. Voici quelques modèles sympathiques. Certains correspondent à des modèles réels, d'autres à des modèles approximés à l'oeil, d'autres à rien du tout (c'est alors du bricolage).

Modèles réels

Patinette en alu : modèle véritable, dimensions réelles

Pompe hydraulique : pifomètre mais la forme est très vraie

Etau en acier : modèle véritable, dimensions réelles

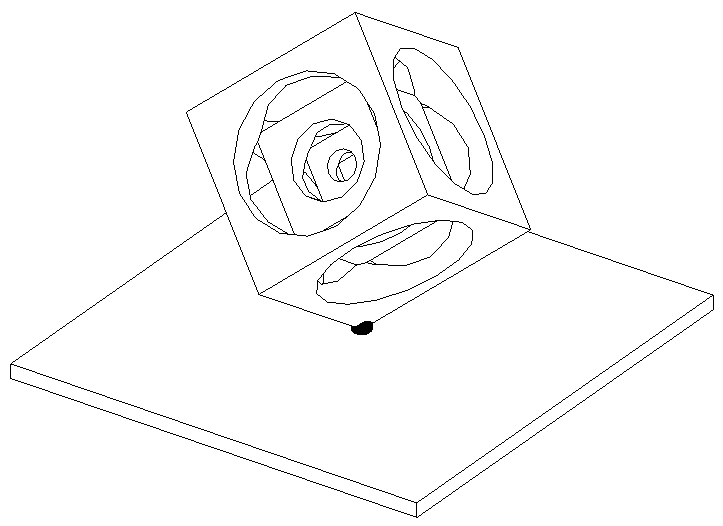

Cube décoratif en alu : modèle véritable, dimensions réelles, très difficile à fabriquer

Canon en laiton-alu : modèle véritable, dimensions réelles

Articulations

Cardan : pifomètre mais la forme est très vraie

Freestyle complet

Tank avec lance-missile intégré

Voiture-fusée : inspiré de Tintin
