Réparer un téléviseur pour ne pas le jeter

Dans la série de la prochaine panne électrique complètement bidon, je demande le poste de télévision. Le postulat est toujours le même, à savoir que les batteries et les chargeurs lâchent plus vite que le matériel lui-même. Voyons comment prolonger la vie de cet équipement et économiser 120€.

Symptômes

La télé se met sous tension avec le voyant rouge de veille actif. Mais l'allumage de l'écran ne se fait pas malgré l'appui sur tous les boutons possibles. Pour autant, le poste ne s'éteint pas et le voyant reste toujours au rouge alors qu'il est censé s'éteindre.

On devine aisément qu'il s'agit d'un problème de puissance, et donc que la carte d'alimentation est défectueuse. C'est classique pour ces équipements.

Les télés qui tombent le moins en panne seraient les Panasonic. Toutes les autres, à commencer par Samsung qui en vend beaucoup, ont le problème décrit ci-après. Pour justifier, il faut d'abord comprendre le fonctionnement d'une carte d'alimentation électrique.

Principe de fonctionnement d'une carte d'alimentation

ATTENTION AU DANGER ÉLECTRIQUE !!

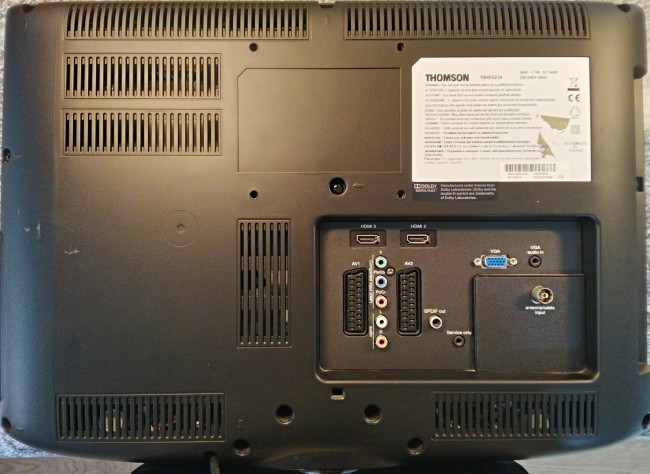

Commençons par ouvrir la télé en dévissant tout par l'arrière. La présence de prises péritel montre que cet équipement a déjà quelques années (2010). Mais tant qu'il contient de l'HDMI et de la TNT, où est le problème ?

J'apprécie l'absence de contre-mesures (colle, scotch, vis à la noix...) pour ouvrir l'appareil. Pour information, ce modèle avait été assemblé en Pologne. On y trouve donc la carte d'alimentation en évidence avec sa connectique facile à démonter :

!!!!! ATTENTION À L'ÉLECTRISATION !!!!!

Même débranchée, la partie gauche de la carte marquée de noir est sous tension ! Le gros condensateur noir (référence non relevée) est une réserve qui ne doit poliment pas se vider en vous. Tenez la carte sur les bords et protégez les pistes comme vous pouvez avec un matériau non conducteur. Alors que j'y pensais tout le temps, je me suis pris plusieurs coups de jus. Pour votre vie, il faut vraiment éviter les contacts avec la peau !

1. Le courant alternatif arrive par la prise blanche en bas à gauche.
2. Un fusible protège le circuit : il n'est pas la cause du problème, car on a des signaux de vie généraux.
3. Un pont de diodes et une bobine vont redresser le courant et filtrer les fréquences.
4. Un condensateur géant va lisser la tension par un mécanisme de décharge lente.
5. Le radiateur géant cache un MOSFET, un interrupteur réagissant à la tension et qui va «découper» le signal.
6. La pièce jaune est un transformateur pour abaisser la tension et réaliser une isolation galvanique par induction.
7. En bas à droite se trouvent les derniers éléments du lissage du courant et de la régulation de la tension.

Chaque transistor est associé à un radiateur métallique pour dissiper la chaleur. Mais les condensateurs situés à proximité n'aiment pas la chaleur et se mettent à gonfler, ce qui nuit à leurs caractéristiques et donc à la production du courant continu terminal. Dans notre cas, on constate que les 3 condensateurs alignés au centre ont gonflé. Le diagnostic m'a pris 5 secondes grâce à ce détail capital.

Il s'agit d'ailleurs de la même référence (680μF 25V), probablement une série imparfaite. Ces composants ne sont pas chargés : l'énergie de la partie basse de la carte a été consommée en coupant brusquement la télé. Vous pouvez toucher les pistes à cet endroit sans risque.

Identification et soudage des composants

Dans l'idéal, il convient de changer tous les condensateurs. Mais ceux gonflés suffiront dans un premier temps.

Je note toutes les références en lisant avec une loupe ce qui est marqué dessus. Il doit y avoir la capacité en micro-fahrad (μF) et la tension (V). Puis je commande les pièces dont j'ai besoin auprès d'un détaillant spécialisé (VDRAM, E44...).

Il vous faudra une station de soudage (et non pas un poste de soudure MIG !), du fil à souder, et une tresse/pompe à dessouder.

Comme les piles, ces condensateurs sont polarisés. La patte longue est le plus, ou lisez le marquage du composant pour trouver le moins. Sur le circuit, les symboles portent toujours un trait distinctif : c'est le moins.

Je n'ai pas pris de photo du dessoudage, dommage mais cette vidéo est très bien. Après étamage du fer, j'ai dû chauffer à 400°C (350°C en temps normal) et alterner la chauffe pour sortir les composants tel un escalier, ce qui a au passage retiré un excès de soudure sur la face opposée. Positionnez les nouveaux composants en respectant la polarité et soudez sans surchauffer. Coupez les pattes au ras.

Et voilà de magnifiques condensateurs ! Celui de droite est mal plaqué : tant pis pour ce premier essai, on a fait mieux après et personne n'ira appuyer dessus.

Remontage

Incroyable : pour remonter la télé, il faut exécuter les opérations de démontage dans l'ordre inverse.

On peut alors découvrir Jacques Legros au JT de TF1 nous parler du sport français 2024 qu'est la façon de peu poser ses congés pour être absent un maximum !
